Ground Distribution
8w-15-2:
Data Link Connector
Engine Starter Motor Relay
Fog Lamp Logic Relay
Fog Lamp Relay
G100
G101
High Beam Relay
Low Beam Relay
Power Distribution Center
Powertrain Control Module
Radiator Fan Motor

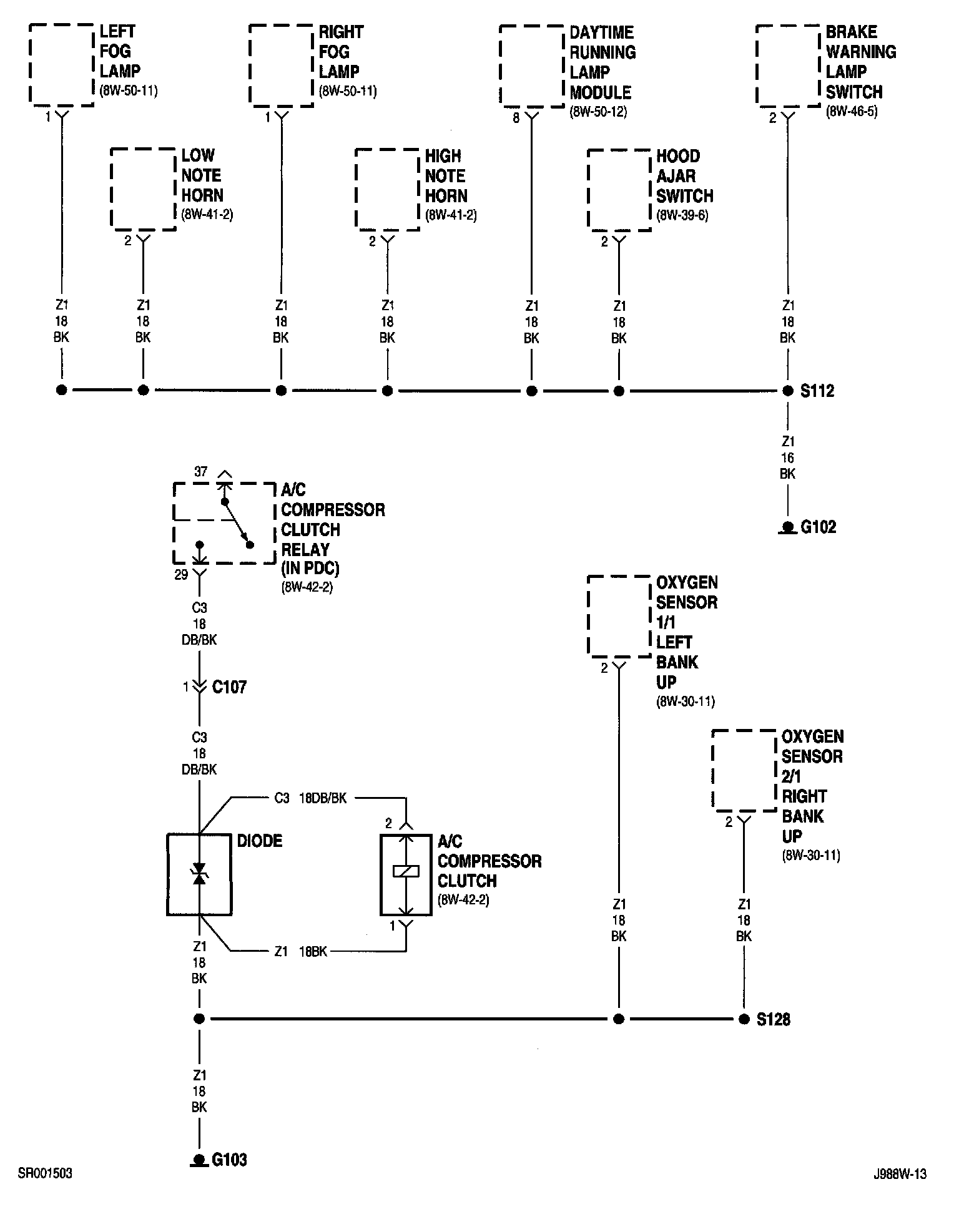

8w-15-3:
A/C Compressor Clutch
A/C Compressor Clutch Relay
Brake Warning Lamp Switch
Daytime Running Lamp Module
Diode
G102
G103
High Note Horn
Hood Ajar Switch
Left Fog Lamp
Low Note Horn
Oxygen Sensor 1/1 Left Bank Up
Oxygen Sensor 2/1 Right Bank Up
Right Fog Lamp
8w-15-4:
G104
G105
Left Front Lamp Assembly
Left Front Park/Turn Signal Lamp
Left High Beam Headlamp
Left Low Beam Headlamp
Right Front Lamp Assembly
Right Front Park/Turn Signal Lamp
Right High Beam Headlamp
Right Low Beam Headlamp
8w-15-5:
A/C Heater Control
Cigar Lighter
Electronic Entry Module
Engine Coolant Temperature Gauge
Engine Oil Pressure Gauge
Fuel Gauge
G200
Illuminated Rearview Mirror
Message Center
Panel Lamps Dimmer Switch
Passenger Door Latch Switch
Rear Window Defogger Switch
Voltmeter
8w-15-6:
Brake Lamp Switch
Buzzer Module
Driver Door Latch Switch
G201
Headlamp Switch
Left Turn Indicator
Power Mirror Switch
Right Turn Indicator
Speedometer
Tachometer
Turn Signal/Hazard Flasher
8w-15-7:
Airbag Control Module
Driver Power Window Switch
Driver Wiper Motor
G202
G203
Key-In Switch/Halo Lamp
Passenger Airbag On/Off Switch
Passenger Power Window Switch
Passenger Wiper Motor
Radio
Wiper Control Module
Wiper Switch
8w-15-8:
Center High Mounted Stop Lamp
Dome Lamp
Fuel Tank Module
G300
Left License Lamp
Left Rear Lamp Assembly
Liftglass Ajar Switch
Power Amplifier
Rear Window Defogger Relay
Right License Lamp
Right Rear Lamp Assembly
VTSS Liftglass Ajar Switch
8w-15-9:
Center High Mounted Stop Lamp
Fuel Tank Module
G300
Left License Lamp
Left Rear Lamp Assembly
Power Amplifier
Right License Lamp
Right Rear Lamp Assembly
8w-15-10:
Battery
Driver Seat Belt Switch
Fuel Tank Module
G301
G302
G303
G304
Oxygen Sensor 1/2 Left Bank Down
Oxygen Sensor 2/2 Right Bank Down
Park Brake Switch
Rear Window Defogger
NOTE: To view sheets referred to in these diagrams, see Complete Body and Chassis Diagrams Diagrams By Group Number
