Power Distribution
8w-10-7:
Battery
Engine Starter Motor
Fuse 2 ([1][2]PDC)
Fuse 3 ([1][2]PDC)
Fuse 4 ([1][2]PDC)
Fuse 5 ([1][2]PDC)
Fuse 6 ([1][2]PDC)
Fuse 7 ([1][2]PDC)
Fuse 11 ([1][2]PDC)
Fuse 12 ([1][2]PDC)
Fuse 13 ([1][2]PDC)
Fuse 14 ([1][2]PDC)
Fuse 15 ([1][2]PDC)
Fuse 16 ([1][2]PDC)
Fuse 17 ([1][2]PDC)
Fuse 18 ([1][2]PDC)
Fuse 19 ([1][2]PDC)
Power Distribution Center
8w-10-8:
A/C Compressor Clutch
Buzzer Module
Diode
Fuse 2 ([1][2]PDC)
Fuse 3 ([1][2]PDC)
High Note Horn
Horn Relay
Low Note Horn
Power Distribution Center

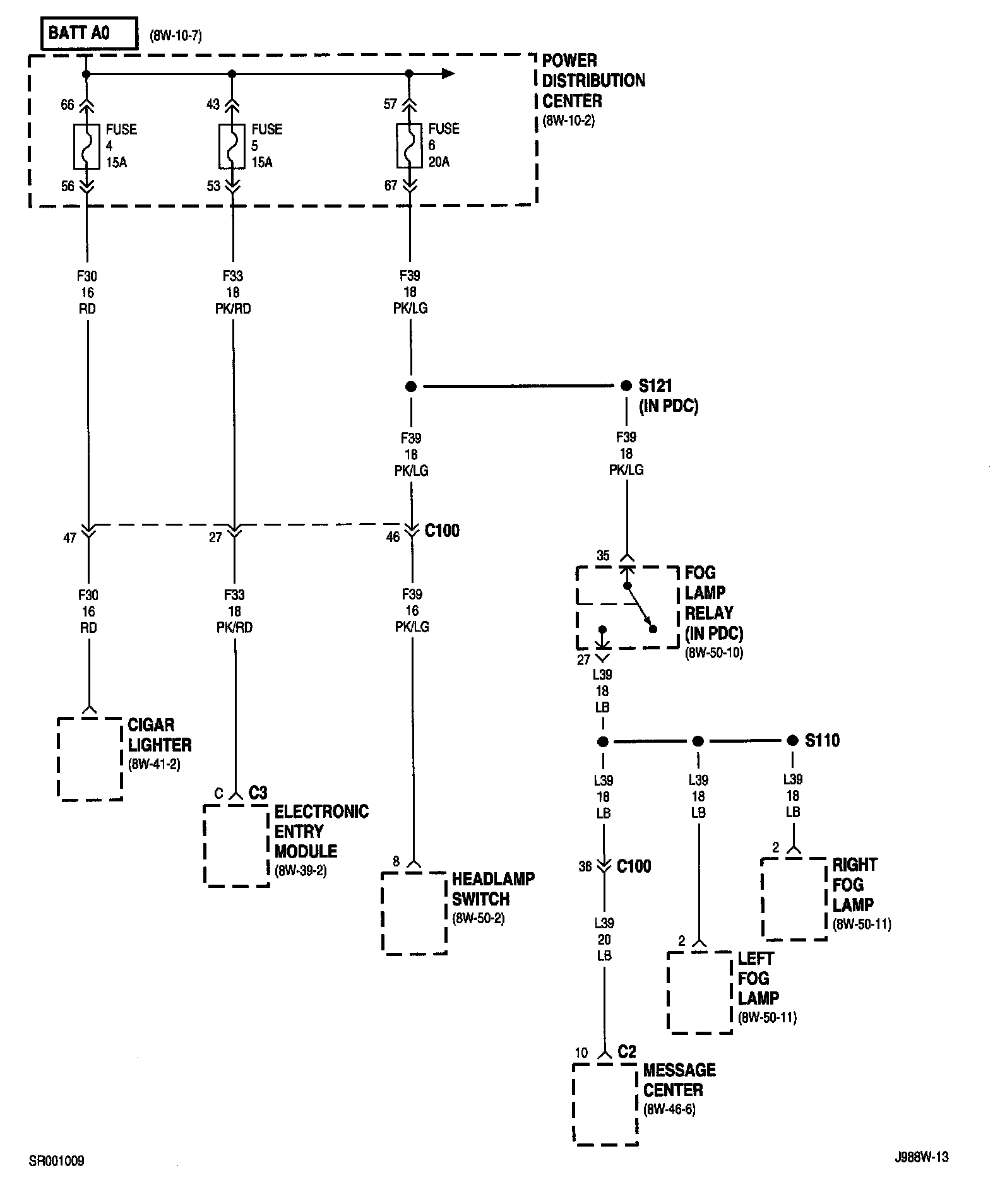

8w-10-9:
Cigar Lighter
Electronic Entry Module
Fog Lamp Relay
Fuse 4 ([1][2]PDC)
Fuse 5 ([1][2]PDC)
Fuse 6 ([1][2]PDC)
Left Fog Lamp
Message Center
Power Distribution Center
Right Fog Lamp

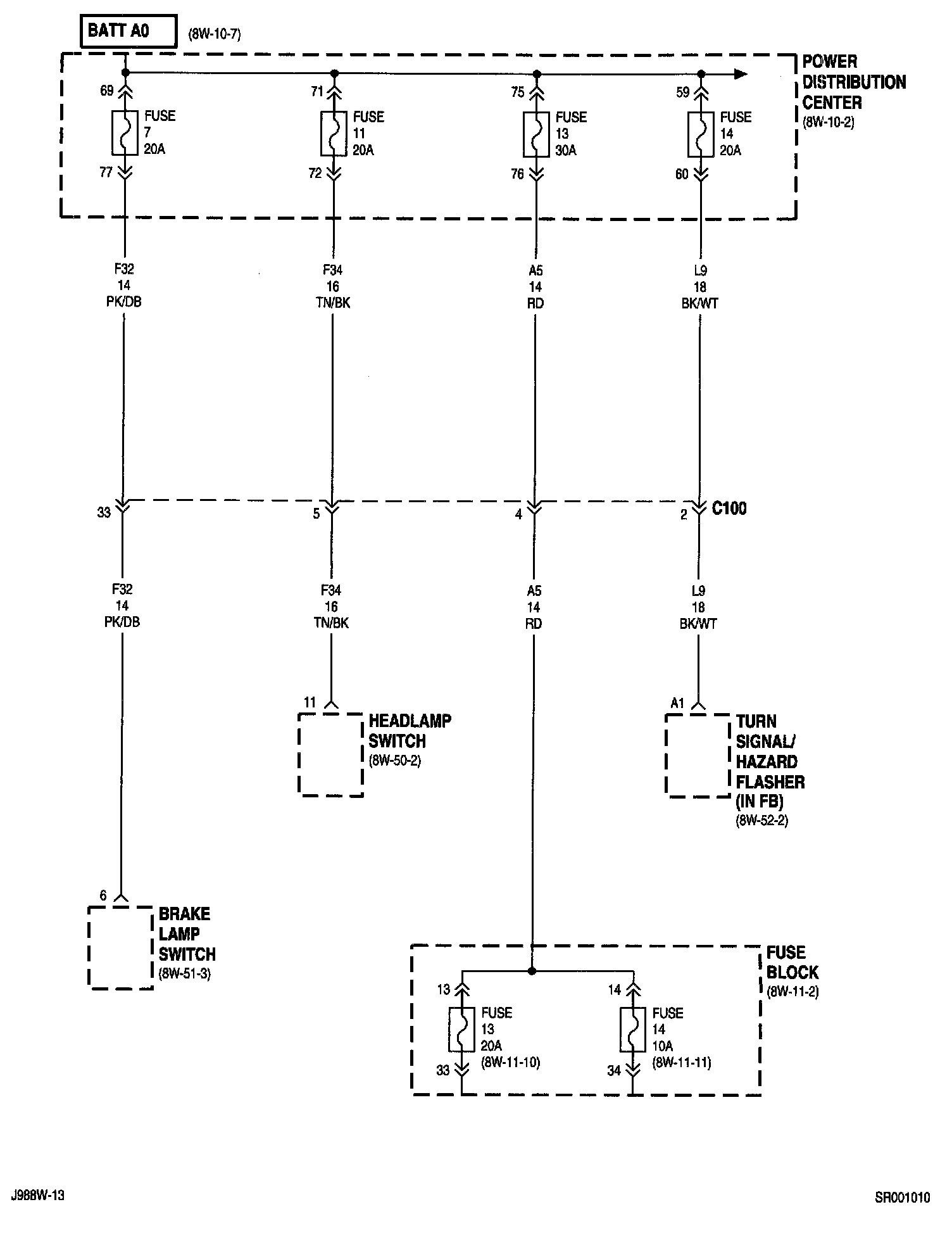

8w-10-10:
Brake Lamp Switch
Fuse 7 ([1][2]PDC)
Fuse 11 ([1][2]PDC)
Fuse 13 (FB)
Fuse 13 ([1][2]PDC)
Fuse 14 (FB)
Fuse 14 ([1][2]PDC)
Fuse Block
Headlamp Switch
Power Distribution Center
Turn Signal/Hazard Flasher
8w-10-11:
Automatic Shut Down Relay
Daytime Running Lamp Module
Fuse 1 ([1][2]PDC)
Fuse 15 ([1][2]PDC)
Fuse 17 ([1][2]PDC)
Headlamp Beam Select Switch
High Beam Relay
Left Front Lamp Assembly
Oxygen Sensor 1/2 Left Bank Down
Oxygen Sensor 2/2 Right Bank Down
Power Distribution Center
Powertrain Control Module
Right Front Lamp Assembly
8w-10-12:
Fuel Injector No.10
Generator
Left Ignition Coil Pack
Oxygen Sensor 1/1 Left Bank Up
Oxygen Sensor 2/1 Right Bank Up
Powertrain Control Module
Right Ignition Coil Pack
8w-10-13:
Fuel Injector No.1
Fuel Injector No.2
Fuel Injector No.3
Fuel Injector No.4
Fuel Injector No.5
Fuel Injector No.6
Fuel Injector No.7
Fuel Injector No.8
Fuel Injector No.9
8w-10-14:
Fuse 16 ([1][2]PDC)
Power Distribution Center
Radiator Fan High/Low Relay
Radiator Fan Motor
Radiator Fan Relay

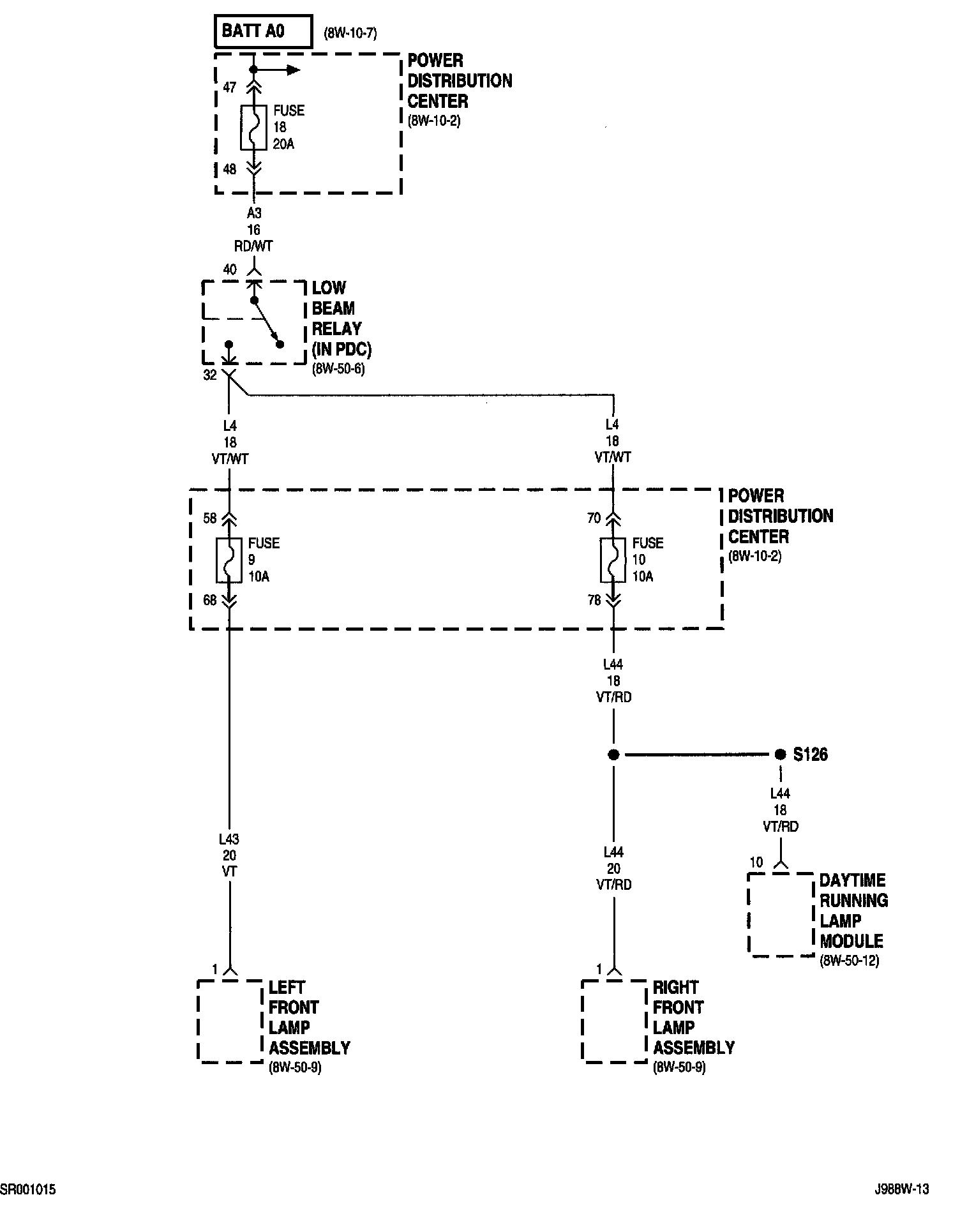

8w-10-15:
Daytime Running Lamp Module
Fuse 9 ([1][2]PDC)
Fuse 10 ([1][2]PDC)
Fuse 18 ([1][2]PDC)
Left Front Lamp Assembly
Low Beam Relay
Power Distribution Center
Right Front Lamp Assembly
8w-10-16:
A/C Compressor Clutch
Automatic Shut Down Relay
Engine Starter Motor Relay
Fog Lamp Logic Relay
Fog Lamp Relay
Fuse 10 (FB)
Fuse Block
G100
High Beam Relay
Low Beam Relay
Power Distribution Center
Radiator Fan High/Low Relay
8w-10-17:
Brake Warning Lamp Switch
Engine Starter Motor
Engine Starter Motor Relay
Fuse 3 (FB)
Fuse 4 (FB)
Fuse 12 (FB)
Fuse 12 ([1][2]PDC)
Fuse 19 ([1][2]PDC)
Fuse Block
Ignition Switch
Message Center
Power Distribution Center
8w-10-18:
Circuit Breaker
Fuse 5 (FB)
Fuse 6 (FB)
Fuse 7 (FB)
Fuse 8 (FB)
Fuse 9 (FB)
Fuse 10 (FB)
Fuse 11 (FB)
Fuse Block
Ignition Switch
Power Window Circuit Breaker
NOTE: To view sheets referred to in these diagrams, see Complete Body and Chassis Diagrams Diagrams By Group Number
